銅純度高達98%——3E 廢舊PCB 物理環保回收法
2017年06月21日
“工匠精神”作為新時代制造業的挈領被”中國業務第一”的強哥寫入《政府工作報告》,“專注,堅持,鉆研,精確,細致……”不僅是工匠精神的內在,更是3E機械的規范。3E機械的廢PCB板環保回收處理線不僅在每個生產環節、每道工序中嚴格要求,連每個細節都用心琢磨,整個工藝流程滲透了“工匠精神”在產品中傳遞運行,期待使客戶能充分實現產品價值。
電子廢棄物被譽為“城市礦山”,是一種重要的有色金屬二次再生資源。研究表明廢PCB中主要由金屬材料和非金屬材料組成,金屬材料具有較大的韌性,非金屬材料具有較大脆性,而由于韌性和脆性的差別較大,通常破碎到10mm以下時金屬解離可達98%,非金屬粉料應用于木塑、型材、復合料板材及防火產品領域。
廢PCB的回收處理技術中,目前應用較多的技術是:濕法處理技術、火法處理技術和物理機械處理技術。而3E機械應用的技術也是歐美現在目前比較常用的物理機械處理技術。
3E機械廢PCB回收處理工藝流程:撕碎→粗破→粉碎→氣流篩分→振動分選→環保處理。

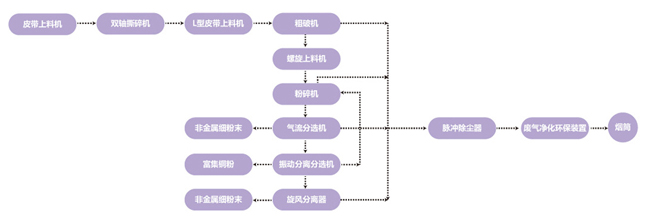

工藝流程圖
1)撕碎工藝:廢PCB物料經由皮帶輸送設備進入雙軸撕碎機,將大尺寸廢電路板加工成約20mm寬的條形塊狀物料,以滿足下一步粗破加工工藝要求;
2)粗破工藝:物料被撕碎機加工成條狀物后,通過L形皮帶輸送機送到粗破設備進一步加工成10mm及以下的顆粒狀物料,并經螺旋送料機均勻地將物料送到粉碎機進行粉碎加工;
3)粉碎工藝:是將顆粒狀的廢電路板物料更進一步的細化,達到金屬與非金屬剝離的目標,以滿足后續分離分選工藝要求;
4)氣流分選工藝:是利用有色金屬物料和非金屬物料比重的不同和氣流旋轉離心分離的原理,對不同大小和比重的顆粒物料進行初步分離分選,把比重輕的細非金屬物料從中分選出來打包入庫,而比重較大的金屬及非金屬混合體得到進一步均化和濃縮,為再下一步精選工藝打下了良好的基礎;
5)振動分離分選工藝:此工藝屬于精選工藝,即將前面的初選工藝得到的較粗顆粒的金屬與非金屬混合體進一步分離分選,其原理是通過篩面一定頻率的往復振動和下吹上吸的風力作用,使金屬粉體不斷的被分離出來,此工藝的振動頻率和風量是可調的,所以金屬粉體的純度也是可按客戶的要求而提成,最大提純度為98%。
6)環保處理工藝:因本設備生產線的組成部分基本上是破碎設備和分離分選設備,在工作過程中將會產生大量的粉塵和廢氣,為了防止生產現場和周邊環境污染,本設備生產線基本上采用密封管道負壓物料輸送方式,通過旋風分離器和脈沖除塵器及風機的有效組合,將粉塵和廢氣有序地收集并統一進行除塵和廢氣凈化處理,環保達標后對空排放。

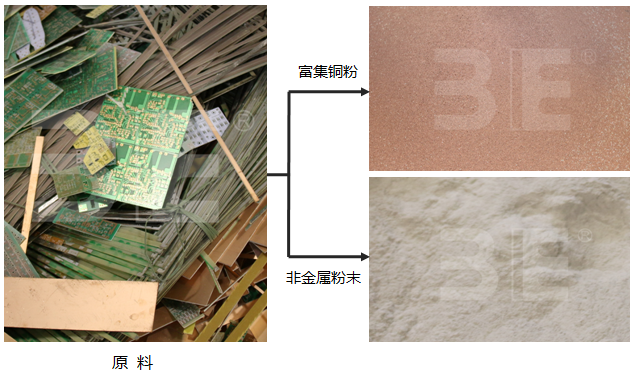

出 料
金屬回收率:93%~98%。
非金屬粉末平均金屬含量:≤2%~5% 。
